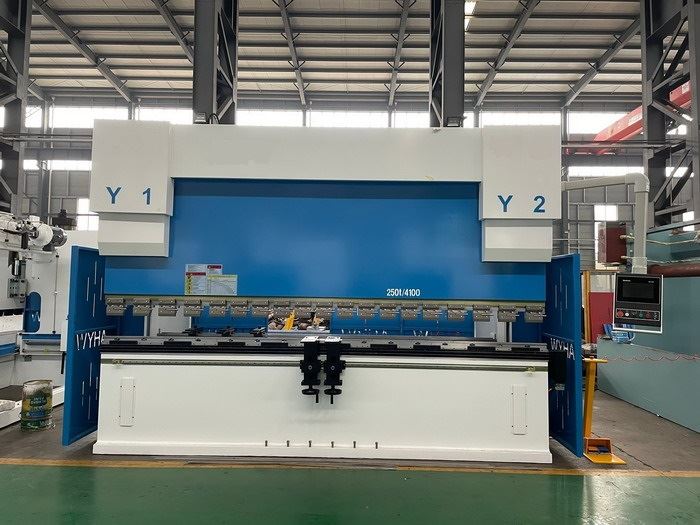

AHYW Yawei 250T3M 5-осьовий прес-гальмо з ЧПУ DA58T виготовлений на китайському заводі
Китай Yawei зробив 250T3M листового металу згинальний верстат з ЧПУ
AHYW Yawei PBH 5 Axis 250T3M CNC Press Brake DELEM DA53T Графічний контролер згинального верстата
Китай YAWEI PBH 5-осьовий прес-гальмо з ЧПУ 250T4M DELEM DA53T Графічний контролер на заводі для продажу
AHYW Yawei DELEM DA53T 5-осьовий прес-гальмо з ЧПУ 250T3M включає керовані ЧПУ циліндри Y1 і Y2 mian, керовані ЧПУ X, R, 2-осьові автоматичні вимірювальні прилади для згинання назад, керований ЧПУ моторизований коронуючий стіл, спеціальний дизайн верхнього згинального пуансона та Single V доступні відповідно до вашого креслення для згинання, інструменти для згинання матеріалів Hardox&Weldox з високою міцністю на розрив можна розробити за допомогою інструментів з великим радіусом.
█ Стандартні конфігурації 5-осьового листозгинального преса AHYW Yawei 250T3M Китай виробництва:
• Управління Y1, Y2, X, R та CNC моторизованим коронуючим столом
• Контролер сенсорного екрана DELEM DA53T із програмним забезпеченням для згинання металу в автономному режимі
• Оригінальні німецькі пропорційні клапани Hoerbiger
• Німеччина Hoerbiger Pump
• Високоякісна точна лінійна шкала Givi Італії
• Японія PanasonicСерводвигун змінного струму та привід для 2-осьового заднього датчика XR з автоматичним згинанням
• Стандартний верхній пуансон і матриця швидкої зміни 2 В
• Швидкоз’ємний зажим типу Amada/Promecam
• Рухомий розсувний передній опорний кронштейн з лінійною напрямною, регульована висота опори
Додатковий верхній і нижній гідравлічний тримач Wila для підвищення продуктивності згинання
Wila New Standard Premium Clamping
Робоча висота=80мм, ширина=82мм, оснащений шаблоном отворів UPB, який підходить для кріпильних отворів згідно з кресленням №: 31364 з вирівнюванням Tx, гідравлічним затисканням (макс. 50 бар), подача масла ø10 мм, ліворуч угорі, матеріал=CR-MO, поверхня під тиском і контрольні поверхні CNC-Deephardened® (2-4мм / 56-60HRc).
Поставка з кришкою, захисними кожухами та вагами («0» ліворуч). Поставка без гідравлічного агрегату.
Моторизований хвильовий механічний коронувальний стіл Wila з ЧПУ забезпечує точне згинання профілів листів по всій довжині
WilaНові стандартні тримачі інструментів (затискні, коронні та нижні тримачі інструментів) дозволяють дуже швидко змінювати інструменти. У поєднанні з нашим сучасним інструментом New Standard або American Style вони також забезпечують максимальну точність, гнучкість, довговічність і безпеку. Відзначені нагородами інновації, такі як Safety-Click®, Smart Tool Locator® і система WILA E2M® (Easy to Move), також роблять заміну навіть найважчих інструментів легшою та безпечнішою.
Системи WILA Crowning повністю компенсують прогин гальмових пресів. Це призводить до постійного кута згину по всій довжині машини. WILA New Standard Crowning Systems використовує серію запатентованих регульованих клинів, відомих як Wila Waves.
Виключіть допуски для гальмівного преса: осі Tx і Ty
Точність процесу згинання визначається допусками по осі Ty і Tx: вертикальній і горизонтальній осі. Значення осі Ty є вирішальним у визначенні паралельності між пуансонами та матрицями. Регулювання осі Ty, яке зазвичай вбудовано в нижню частину коронних систем і нижнього тримача інструменту, дозволяє легко й ефективно коригувати накопичений допуск машини по довжині всієї машини. Значення осі Tx пов’язане з положенням осі згинання по відношенню до заднього калібру, критичного для отримання точної довжини фланця. Регулювання осі Tx включено в усі тримачі інструментів, придатні для гальмівних пресів із шаблоном отворів універсального гальмового преса (UPB).
ВИБІР НАЙКРАЩОГО ПРЕСУ ДЛЯ ОШИБКИ ЛИСТОВОГО МЕТАЛУ
Із зростаючим попитом на якісніші та безпечніші продукти, обрізка листового металу стає все більш поширеною операцією на гальмівному верстаті. І з такою кількістю рішень для підгинання пресів на ринку, визначення того, яке рішення підходить для вашої роботи, може бути самостійним завданням.
Обшивка листового металу передбачає складання одного шару матеріалу поверх іншого для створення м’якого або заокругленого краю. Він використовується в багатьох галузях промисловості, включаючи холодильну, шафобудівну, виробництво офісного обладнання, обладнання для харчової промисловості, а також обладнання для стелажів і зберігання.
Історично обшивку зазвичай використовували для матеріалів товщиною від 0.5 мм до 1 мм м’якої сталі. Однак завдяки нещодавнім удосконаленням доступної технології підшивання нерідко можна побачити підгинання на матеріалі товщиною 1–3 мм, а в окремих випадках навіть на матеріалі товщиною 4 мм.
Обшивка виробів з листового металу може покращити естетичність, усунути гострі краї та задирки в місцях, де в іншому випадку було б небезпечно працювати з деталлю, і додати міцності готової деталі. Вибір правильних інструментів для підшивання залежить від того, як часто ви будете підшивати та яку товщину матеріалу плануєте підшивати.
Комбінований верхній пуансон і нижня матриця для згинання листів (U-подібні матриці для підшивання)
Макс. товщина матеріалу:1,3 мм
застосування:Найкраще підходить для випадкового підшивання тонких матеріалів. Ідеально підходить для «м'ятих» рубців.
Універсальний згин:Так, але обмежено.
У поєднанні пуансона та матриці (або U-подібних штампів для підшивання) використовується гострий пуансон під кутом 30 градусів із сплощувальною губкою спереду та U-подібною матрицею з широкою плоскою поверхнею вгорі. Як і в інших методах підшивання, перший згин передбачає створення попереднього згину під кутом 30½ градусів. Це досягається пуансоном, що вбиває матеріал у U-подібний отвір на матриці. Потім матеріал поміщається на верхню частину матриці так, щоб фланець попереднього згину був спрямований вгору. Пуансон знову опускається вниз у U-подібний отвір на матриці, у той час як губка для сплющення на пуансоні просувається через стадію сплющення.
Завдяки тому, що U-подібний штамп для підшивання має суцільну сталеву стінку під зоною, де відбувається операція сплющування, висока здатність до навантаження, що забезпечується цією конструкцією, дуже добре підходить для створення «м’ятих» рубців. Завдяки використанню гострого пуансона для попереднього згинання, U-подібні матриці для підшивання також можна використовувати для універсального згинання.
Компроміс цієї конструкції інструменту для підшивання полягає в тому, що, оскільки губка для сплющування розташована на передній частині пуансона, вона має бути досить невеликою за глибиною, щоб уникнути перешкод для матеріалу, коли він піднімається вгору, створюючи 30-ступінь попереднього зігнути. Така невелика глибина робить матеріал більш схильним до вислизання з губки плющення під час стадії плющення, що може завдати значної шкоди пальцям заднього гальма преса.
Використовуйте двоетапні згинальні матриці для підгину листового металу (підпружинені всередині)
Макс. Товщина листового матеріалу для згинання:1,6 мм м’яка сталь або нержавіючий листовий матеріал
застосування:Для рідкісного або помірного підшивання матеріалів різної товщини.
Універсальний згин:Так
У міру збільшення можливостей синхронізованого гальмівного преса з ЧПУ та програмного забезпечення двоступеневі штампи для підгину стали дуже популярними. При використанні цих штампів деталь згинається за допомогою пуансона з гострим кутом 30 градусів і матриці для підгинання з V-подібним отвором під гострим кутом 30 градусів. Верхні секції цих штампів підпружинені, і під час стадії розплющування попередньо зігнутий матеріал поміщається між набором плющильних губок на передній частині матриці, а верхня плющильна губка рухається вниз пуансоном під час ходу ОЗП. Коли це відбувається, попередньо зігнутий фланець розплющується, доки передній край не стикається з плоским листом.
Незважаючи на швидкість і високу продуктивність, двоступінчасті штампи мають свої недоліки. Оскільки вони використовують пружинну верхню частину, вони повинні мати достатній тиск пружини, щоб утримувати лист без найменшого падіння, доки не почнеться перший вигин. Якщо вони цього не зроблять, матеріал може прослизнути під задніми пальцями і пошкодити їх під час першого згину. Крім того, для них потрібен V-подібний отвір, який дорівнює шестикратній товщині матеріалу (тобто для матеріалу товщиною 2 мм для підпружинених штампів для підшивання потрібен V-подібний отвір 12 мм).
Також є одинПодібно як тримач матриці, голландські згинальні столи також мають можливість замінювати 30-градусні матриці, що також сприяє їхній здатності обшивати різні товщини матеріалів. Це робить їх надзвичайно універсальними та призводить до значного скорочення часу налаштування. Наявність можливості зміни V-подібного отвору в поєднанні з можливістю використання гідравлічних циліндрів для закриття губок для розплющування також дає змогу використовувати систему як тримач матриці, коли вона не використовується для підгину.
Жоден інструмент для підшивання не підходить для всіх видів підшивання. Вибір правильного інструменту для підшивання листового гальма залежить від того, які матеріали ви плануєте згинати та як часто ви будете підшивати. Враховуйте діапазон товщини матеріалу, який ви плануєте згинати, а також кількість налаштувань знадобиться для виконання всіх необхідних робіт.
Шукаєте 5-осьовий прес-гальмо з ЧПУ AHYW Yawei PBH 250T3M&4M від китайського постачальника, напишіть нам, щоб отримати додаткові рішення для різання та згинання листового металу. Купівля пресів з ЧПУ та листових гільйотиних ножиць із ЧПУ на китайському заводі AHYW Yawei.
